　　很多朋友在做模胚加工設計時間還不是很長的時候，往往有一些零件的尺寸不知道怎么把控，不知道應該設置一個什么數值。比如分好模之后，模胚的大小怎么定，就有點拿不準了。現在就和大家分享一些我們最好用的定模胚大小的方法吧!

　　方法一：燕秀外掛確定模胚大小。

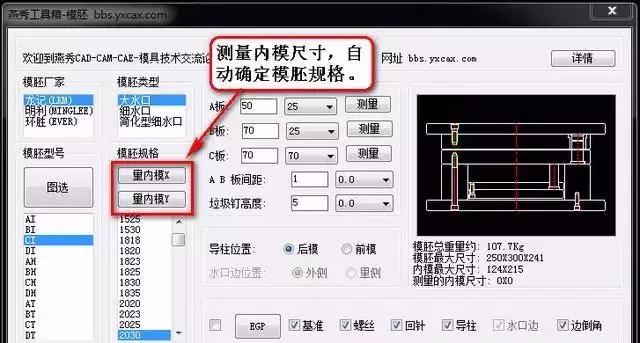

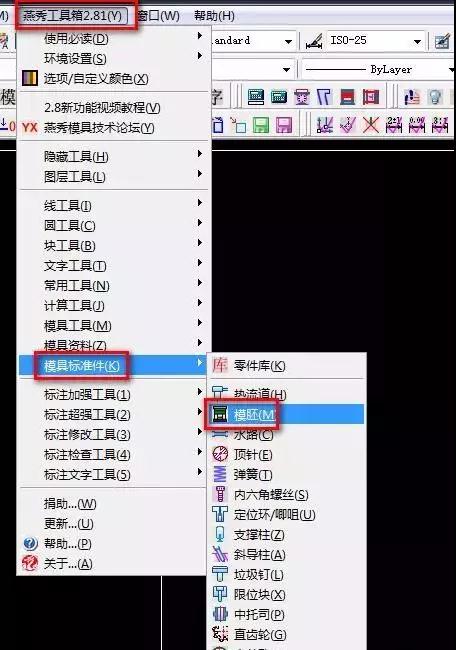

　　借助軟件是我們模具設計很多人都在用的一個CAD繪圖針對模具設計的一個增強外掛，在軟件“模具標準件”里面的“模胚”，可以幫助我們快速畫出模胚的三視圖和確定模胚的大小。

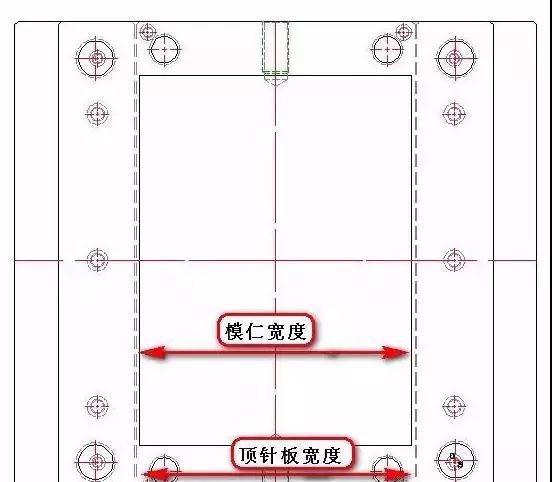

       這個方法最大的好處就是不需要自己去計算，這個軟件掛幫助我們計算了,第二個方法就是根據模仁長寬與標準模架長寬的對應關系來確定模胚大小。就寬度來講，模架所能容納的模仁寬度近似于頂針板的寬度，最好就是模仁寬度比頂針板的寬度要小5-10mm。或者模架寬度=模仁寬度/(0.6-0.7)

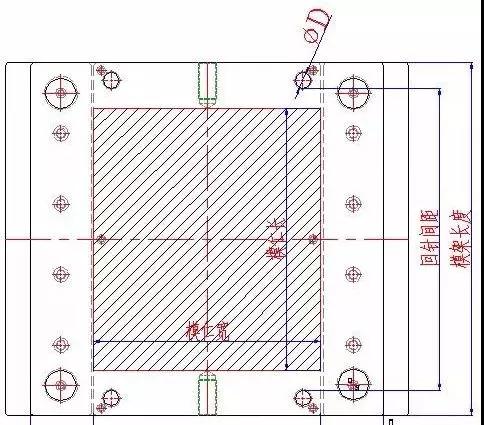

　　模仁長度可取(回針間距-(2*D))，D是回針直徑。或者寬度方向的模框厚接近長度方向的模框厚。

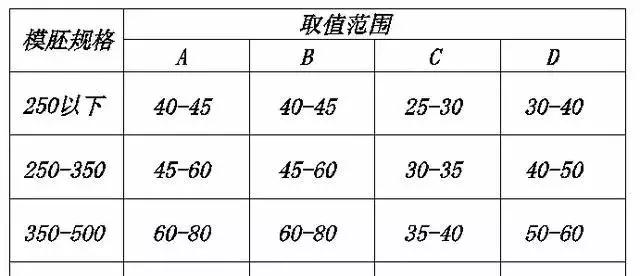

以上的兩個方法是幫助我們快速確定模胚規格的方法，但是模胚的厚度還沒有確定，下面有一個經驗值的表格可以提供參考

　　不過要注意的是：當側邊有滑塊時

　　(1) 滑塊長小于50mm時，A/B值取60-80mm

　　(2)滑塊長 50-120mm時，A/B值取80-100mm

　　(3)滑塊長 120-250mm以上時，A/B值取100-150mm

　　以上的數據是一般的經驗數值，有個別模具要針對結構進行調整。
